智能噴淋動力驅動單元是單片機控製單元與風扇、水泵、電磁閥等噴淋執行設備之間的重要連接部分。此係統中的動力驅動單元主要是根據控製單元輸出的5路控製信號來實現動力箱執行部件的動作,通過執行部件的閉和及斷開,控製風扇、電磁閥等設備的運行。

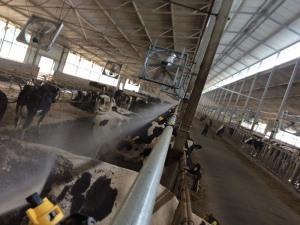

該係統要求控製試驗奶牛場A、B兩個區,其中A區為主區,B區為從區,每個區中又分奶牛休息區與采食區兩個分區,每個分區各安裝風扇10台,線路連接分單偶數兩路連接,所以此係統要控製風扇共40台。此外A.B兩個區還應各加電磁閥1個,控製各區的供水,供水水泵安裝在主區(A區)。
根據試驗場實際的需要,場內的A.B兩區噴淋設備除水泵外應能夠單獨控製,每區都應能夠單獨工作,所以在設計時每區的三相動力電都接有單獨的三相空氣開關,控製部分除接有一總的單相控製開關外,每區的控製電還分別接有單獨的單相控製開關,線路布置時要明確各自的對應關係。
智能噴淋模式要求風扇吹風與電磁閥送水是交替進行的。風扇與電磁閥的交替運行可通過控製電磁閥的交流接觸器的常開觸點和常閉觸點來實現,那麽在控製信號部分,隻要控製噴水輸出信號的通斷便可。
此控製部分的設計原理為:在布線設計時,使控製風扇的交流接觸器A的線圈控製回路,串接經過控製電磁閥的交流接觸器B的常閉觸點。當接觸器B不動作,電磁閥未打開時,風扇是正常運行的;當電磁閥打開供水,接觸器B吸合時,B的常閉觸點斷開,從而使接觸器A的線圈控製回路斷開,A停止吸合,風扇停止工作。
